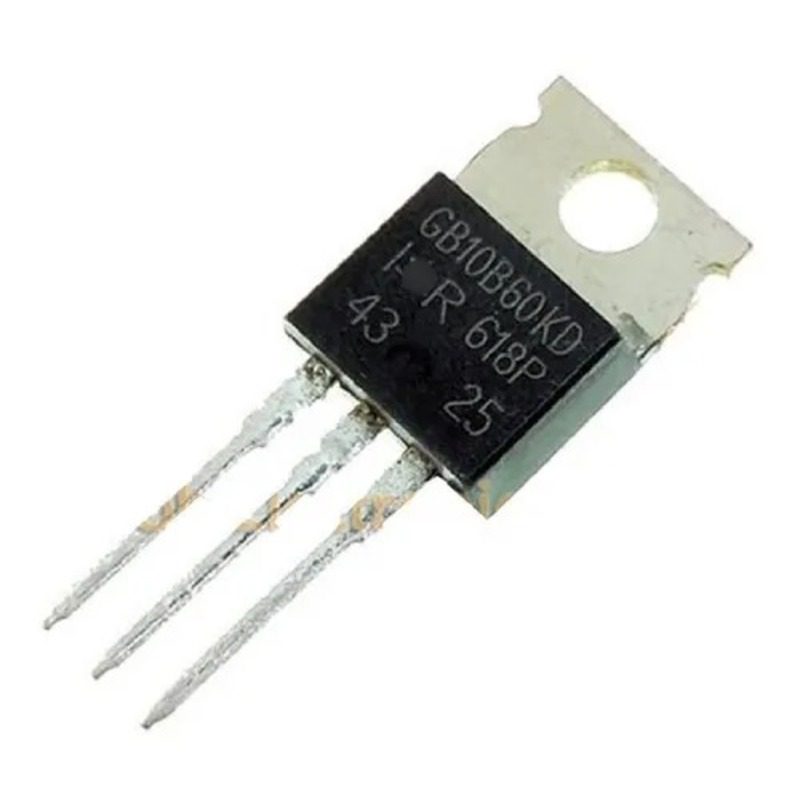

IRGB10B60KD

IGBT 600V 12A

• Tensión máxima colector-emisor (V_CES): 600 V

• Corriente continua máxima (I_C): 22 A a 25 °C, 12 A a 100 °C

• Corriente máxima de pico (I_CM): 44 A

• Corriente de diodo continua (I_F): 22 A a 25 °C, 10 A a 100 °C

• Corriente máxima de pico del diodo (I_FM): 44 A

• Tensión de umbral de puerta-emisor (V_GE(th)): 3.5 a 5.5 V

• Tensión de saturación colector-emisor (V_CE(on)): typ. 1.8 V a 10 A, 15 V V_GE

• Pérdida de conducción del diodo (V_F): typ. 1.3 V a 10 A

• Potencia máxima de disipación (P_D): 156 W a 25 °C, 62 W a 100 °C

• Tiempo de subida (t_r): typ. 20 ns

• Tiempo de apagado (t_f): máx. 34 ns

• Temperatura de operación: -55 °C a +150 °C

• Encapsulado: TO-220AB
